跳線器說明
每個區的控制閥對應有跳線器X4，出廠時均為短接狀態，若某個區沒有接放氣閥，對應跳線器應短接，否則控制器將報控制閥故障。接有放氣閥時，應將相應的跳線器斷開，否則無法檢測斷線故障，但此時可正常啟動放氣閥。
探測器的接線及相關說明

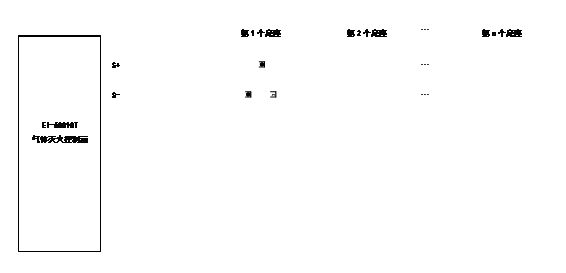

1) 以兩總線制方式掛接本公司的智能感煙、感溫探測器，所有分區的探測器掛在同一總線上（如圖1-20所示），可通過編程，設置每個分區的探測器。

圖1-20 智能感煙、感溫探測器接線圖

2)可通過本公司的智能非編碼探測接口掛接其它的非編碼探測器(如圖1-21所示),每分區2個智能非編碼探測器接口模塊,一個接非編碼感煙探測器,另一個接非編碼感溫探測器，線路末端應端接3KW終端電阻或J-EI6061型終端盒，否則接口模塊將無法檢測輸出線路是否斷線及探測器摘頭故障。

3)當感煙探測器報火警時，該探測器所在分區的煙火警指示燈亮；當感溫探測器報火警時，該探測器所在分區的溫火警指示燈亮。
4.3.3現場啟動按鈕的使用及接線方法
1)氣體輸入輸出模塊上具有一組“緊急啟動”接線端子，當設置“現場啟動”禁止時，該端子接收的信號僅表示現場緊急啟動按鈕按下狀態，不通過控制器啟動設備；當設置“現場啟動”允許時，該端子接收到現場按鈕的啟動信號時，可通過控制器自動啟動所有設備。工程中多采用后一種接法，出廠時該功能設置為允許。
2)現場緊急啟動按鈕應為常開、自鎖式的，啟動信號在啟動過程中應一直保持，若在啟動過程中信號消失，則停止啟動。“現場啟動”按鈕按下時，該按鈕對應分區面板上的“現場啟動”指示燈亮。
3)當現場緊急啟動按鈕按下時，可通過控制器的“停止”鍵停止本區全部設備。
4.3.4現場停止按鈕的使用及接線方法
1)現場停止按鈕一般有兩種用法，一種是直接切斷現場設備的控制回路（如公共地線）；另一種是接入?yún)^(qū)控模塊的“緊急停止”端子，通過控制器停止本區設備。
2)采用第1種方法時，要求緊急停止按鈕應是常閉、自鎖式的，觸點電流應足夠大（一般應³1A）。若需停止某些設備，可將它們的公用24V地線經該停止按鈕引出，通過切斷地線來停止設備。
采用第2種方法時，要求緊急停止按鈕應是常開、自鎖式的，將按鈕觸點的兩端接于區控模塊的“緊急停止”端子。
采用第2種方法時，應在系統設置中將該功能置為允許。

請注意:

若延時到達放氣閥繼電器啟動后，按下現場緊急停止按鈕或控制器分區面板的停止鍵，則不能實現停止功能。必須確保在延時期間執行停止操作。

3)在正常運行中，現場停止按鈕一定要處于釋放狀態，否則不能啟動設備。“現場停止”按鈕按下時，該按鈕對應分區面板上的“現場停止”指示燈亮。
